СХЕМА ПРОЕМА ДЛЯ УСТАНОВКИ СЕКЦИОННЫХ ВОРОТ

Схемы необходимы для правильной подготовки и замера проема, они дают наглядное представление о детальной конструкции ворот.

Требования к подготовке проема на секционные ворота.

требования к проему гаража секционных ворот



L – ширина проема
R – высота проема
H – высота притолоки
G – глубина помещения
Z1, Z2 – «заплечики» - расстояние от края проема до боковой стены
"0" - нулевая отметка.





На представленной выше схеме обозначены основные параметры проема, по которым должен проводится замер секционных ворот, и которые должны соответствовать предъявляемым к ним требованиям.

  • Обрамление проема ворот должно иметь несущие конструкции необходимой прочности и жесткости по периметру.
  • Поверхность плоскостей обрамления должна быть ровной и гладкой, без наплывов штукатурного раствора и трещин. Облицовку плоскостей стен лучше делать после монтажа ворот.
  • Боковые поверхности проема ворот должны быть вертикальными и не требовать выравнивания.
  • Верхняя и нижняя поверхности проема ворот должны быть горизонтальными и не требовать выравнивания.
  • Потолок и притолока гаража должны быть ровными, прочными и не закрытыми фальшпанелями и / или коммуникациями.
  • Пол помещения должен иметь окончательную высоту (определен "0").
  • Притолока и заплечики должны быть в одной плоскости.
  • При выполнении несущих строительных конструкций из пустотелых материалов для секционных ворот, таких как эффективный кирпич (пустотный керамический и силикатный кирпич) или камни керамические   щелевые и камни силикатные, а также из ячеистых бетонов (пенобетон) и газосиликатных блоков, рекомендуется проем оформлять конструкцией из металлического профиля (профтрубы).
  • При вертикальном типе подъема необходимо провести подготовку обрамления проема -изготовить каркас из профтрубы.

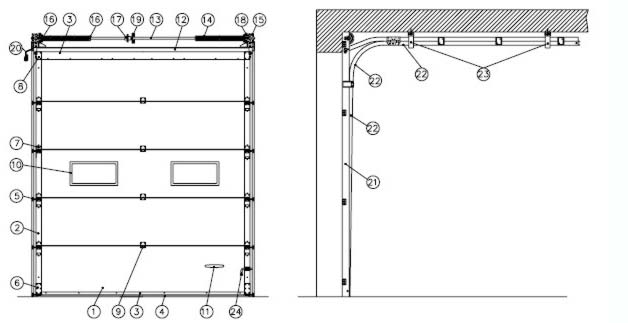

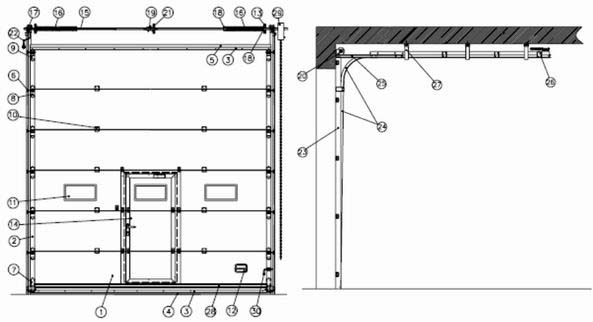

Гаражные секционные ворота
секционные ворота

1 Панель воротная   13 Вал
2 Накладка боковая   14 Пружина
3 Профиль концевой 15 Барабан
4 Нижняя уплотнительная вставка
